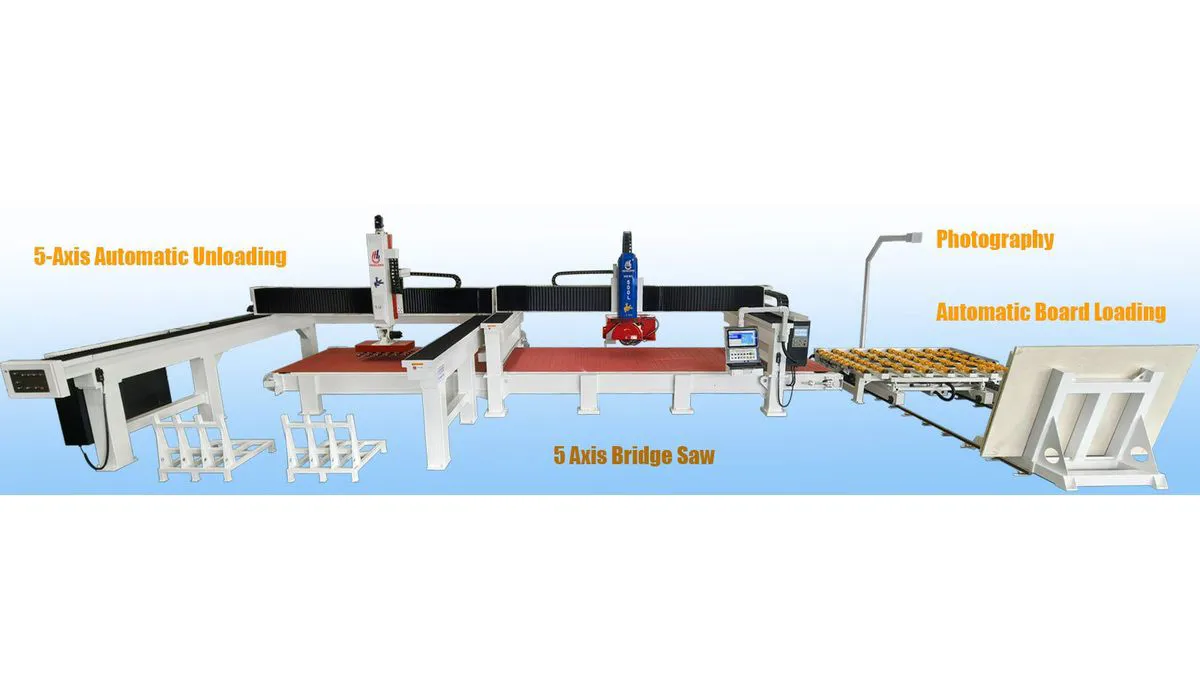

LINEA DI TAGLIO 5 ASSI

Numero assi interpolati

N°

5

Assi controllati

—

X / Y / Z / A / C

Larghezza nastro trasportatore

mm

2200

Inclinazione testa asse A

°

0–90

Rotazione testa asse C

°

0–360

Diametro disco diamantato

mm

300–400

Spessore massimo di taglio

mm

80

Potenza motore principale CATL

kW

18,8

Potenza totale installata

kW

48

Velocità elettromandrino

giri/min

0–6000

Consumo acqua

m³/h

4

Pressione aria richiesta

bar

7

Dimensioni banco di carico automatico

mm

3000 × 2000

Dimensioni banco di taglio CNC

mm

3400 × 2000

Dimensioni banco di scarico automatico

mm

3200 × 2000

Larghezza pezzi scaricabili

mm

82–1500

Lunghezza minima pezzi scaricabili

mm

>265

Peso massimo singolo pezzo scaricabile

kg

<100

Cavalletti portalastre tipo A

N°

3

Componentistica elettrica

—

Siemens / Schneider / ABB

Componentistica pneumatica

—

Airtac

Alimentazione elettrica

V/Hz

380 / 60 – Trifase

Dimensioni complessive (L×P×H)

mm

14500 × 5810 × 3600
